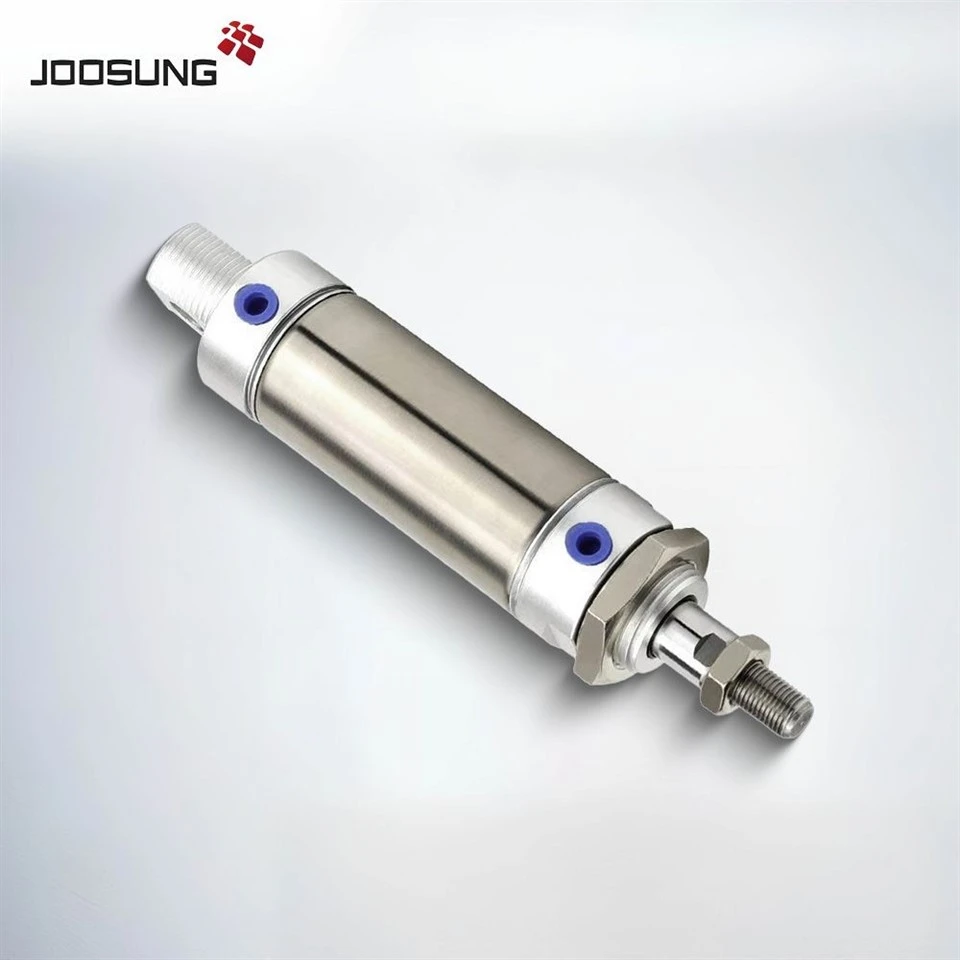

Xi lanh mini bằng thép không gỉ MF Series được thiết kế theo tiêu chuẩn JIS và được thiết kế cho không gian - Các hệ thống khí nén bị hạn chế. Với ống thép không gỉ tròn của nó, hai - Cách kết cấu cách với hồ chứa dầu và được xây dựng - trong - pad Impact Pad, xi lanh MF mang lại hoạt động trơn tru, đáng tin cậy trong khi hấp thụ sốc định hướng trong quá trình đảo ngược đột quỵ.
Hình thức nhỏ gọn của nó - ngắn hơn các xi lanh ISO 6432 của lỗ khoan và đột quỵ tương đương - làm cho nó lý tưởng cho máy móc nhỏ gọn, tự động hóa trong phòng thí nghiệm và môi trường thực phẩm hoặc chất bán dẫn cần phải chống ăn mòn và làm sạch.
|
Cách đặt xi lanh khí nén MF Series |
||||||
|
M |
F |
32 |
50 |
20 |
S |
Cm |
|
Người mẫu |
Kích thước lỗ |
Xi lanh |
Điều chỉnh đột quỵ |
Nam châm |
Vỏ lưng |
|
|
F: Xi lanh nhỏ (hành động kép) |
20 mm |
Không mã này |
Trống: không có nam châm |
CA: Loại trục |
||
|
FC: xi lanh mini (hành động kép với đệm) |
||||||
|
SF: Xi lanh nhỏ (đẩy hành động đơn) |
25 mm |
|||||
|
TF: xi lanh mini (kéo hành động đơn) |
||||||
|
FD: xi lanh mini (thanh đôi) |
32mm |
S: Với nam châm |
Không mã này |
|||
|
FCD: Xi lanh nhỏ (thanh đôi có đệm) |
||||||
|
FJ: xi lanh mini (đột quỵ có thể điều chỉnh) |
40mm |
10 20 30 40 50 75 100 |
||||
|
FCJ: xi lanh mini (đột quỵ có thể điều chỉnh bằng đệm) |
||||||
Tìm kiếm axi lanh bằng thép không gỉ mạnh mẽ và nhỏ gọnĐối với hệ thống khí nén không gian - của bạn?
CácMF Series Mini Xi lanhcung cấp jis - Kích thước tuân thủ, chống giảm xóc tác động - và khả năng chống ăn mòn cao trong một không gian - thiết kế tiết kiệm.
Liên hệ với chúng tôi ngay bây giờ để biết dữ liệu, mô hình CAD và cấu hình tùy chỉnh hoặc trích dẫn mẫu!
|
Đặc điểm kỹ thuật |
|||||
|
Kích thước lỗ khoan (mm) |
20 |
25 |
32 |
40 |
|
|
Loại diễn xuất |
Hành động gấp đôi, hành động gấp đôi với đệm, diễn xuất đơn |
||||
|
Dịch |
Không khí (được lọc bởi phần tử bộ lọc 40μm) |
||||
|
Hoạt động |
Hành động kép |
0,15 ~ 1.0MPa (22 ~ 145psi) (1,5 ~ 10,0bar) |
|||
|
Diễn xuất đơn |
0,2 ~ 1,0MPa (28 ~ 145psi) (2.0 ~ 10,0bar) |
||||
|
Áp lực bằng chứng |
1.5MPa (215psi) (15Bar) |
||||
|
Mức độ nhiệt độ |
-20~70 |
||||
|
Phạm vi tốc độ mm/s |
Hành động kép: 30 ~ 800 diễn xuất đơn: 50 ~ 800 |
||||
|
Dung sai đột quỵ |
0~150+16°>150+1;5 |
||||
|
Loại đệm |
Sê -ri MFC/MFCD/MFCJ: Đệm biến |
||||
|
Kích thước cổng [Note1] |
1/8" |
1/4" |
|||
|
Mô hình loạt |
Mô hình có sẵn |
|
Sê -ri MF20 |
MF20-25, MF20-50, MF20-75, MF20-80, MF20-100, MF20-125, MF20-150, MF20-160 MF20-175, MF20-200, MF20-250, MF20-300 |
|
Sê -ri MF25 |
MF25-25, MF25-50, MF25-75, MF25-80, MF25-100, MF25-125, MF25-150, MF25-160 MF25-175, MF25-200, MF25-25 |
|
Sê -ri MF32 |
MF32-25, MF32-50, MF32-75, MF32-80, MF32-100, MF32-125, MF32-150, MF32-160 MF32-175, MF32-200, MF32-250 |
|
Sê -ri MF40 |
MF40-25, MF40-50, MF40-75, MF40-80, MF40-100, MF40-125, MF40-150, MF40-160 MF40-175, MF40-200, MF40-250 |
