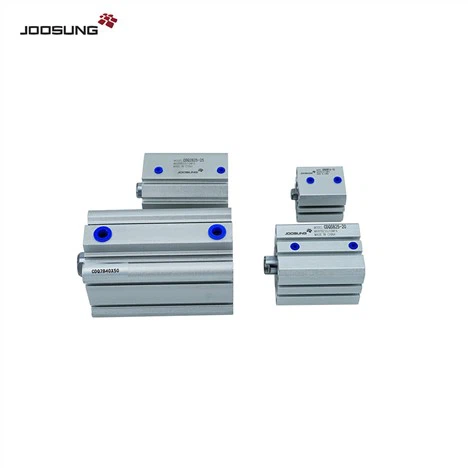

Của chúng tôiSê -ri CQ2 compact hình trụ khí nénTheo dõiISO 15552 (trước đây là ISO 6431)Tiêu chuẩn và đại diện cho một trong những bộ truyền động đa năng nhất của ngành. Với kích thước lỗ khoan từ12 mm đến 200 mmvà một cơ thể mới được thiết kế lại51313% nhẹ hơn, Xi lanh CQ2 cung cấp tính linh hoạt chưa từng có cho các hệ thống tự động hóa.
Cảm ơn nóChiều dài tổng thể siêu ngắnVàBốn rãnh tự động chuyển bề mặt, CQ2 cung cấp chuyển động tuyến tính chính xác mà không cần nhiễu từ các cảm biến gắn. Thiết kế thanh tiêu chuẩn nam hoặc nữ tiêu chuẩn đảm bảo khả năng tương thích, trong khi các biến thể lắp tùy chọn (C-clevis, foot, flange) đáp ứng nhu cầu cài đặt đa dạng. Lý tưởng cho tự động hóa bao bì, hệ thống EOAT robot, các đơn vị chọn và đặt chỗ và thiết kế cố định.
|
Cách đặt xi lanh khí nén sê -ri CQ2 |
|||||
|
CQ2 |
B |
6 |
10 |
D |
M |
|
CDQ2: với nam châm |
Gắn kết |
Kích thước lỗ |
Xi lanh đột quỵ |
Hoạt động |
Tùy chọn cơ thể |
|
B: Quan lỗ/đầu |
4 |
5 10 |
D: Hành động gấp đôi |
Nil: rod end chủ đề nữ |
|
|
6 |
15 20 |
C: Với cản cao su |
|||
|
10 |
25 30 |
M: Chủ đề nam kết thúc |
|||
Cần một bộ truyền động nhỏ gọn hiệu suất cao cho thiết kế tự động hóa của bạn?
Của chúng tôiCQ2 Series Tác động đôiCung cấp khả năng tương thích ISO, kích thước siêu nhỏ, linh hoạt cảm biến và các tùy chọn lỗ khoan rộng.
Tùy chỉnh OEM/ODM có sẵn
Giao hàng toàn cầu nhanh chóng
Liên hệ với chúng tôi ngay hôm nay để biết dữ liệu, bản vẽ CAD và báo giá tùy chỉnh của bạn!
|
Thông số kỹ thuật |
|||||
|
Loại khí nén |
|||||
|
Kích thước lỗ khoan [mm] |
4 |
6 |
10 |
||
|
Hoạt động |
Hành động kép, thanh đơn |
||||
|
Dịch |
Không khí |
||||
|
Áp lực bằng chứng |
1.0 MPa |
||||
|
Áp suất hoạt động tối đa |
0,7 MPa |
||||
|
Áp lực hoạt động tối thiểu |
0,15 MPa |
0,1 MPa |
|||
|
Nhiệt độ xung quanh và chất lỏng |
Không có nam châm chuyển đổi tự động: -10 đến 70 độ |
Không đóng băng |
|||
|
Bôi trơn |
Không bắt buộc (không phải là-Lube) |
||||
|
Tốc độ piston |
50 đến 500 mm/s |
||||
|
Động năng cho phép |
Không có đệm |
0.9×10-3 |
2.2x10-3 |
5.9×10-3 |
|
|
Với cản cao su |
7.5×10-3 |
12.0×10-3 |
51.6×10-3 |
||
|
Dung sai chiều dài đột quỵ |
+1.0 mm*1 |
||||
|
Mô hình loạt |
Mô hình có sẵn |
|
Sê -ri CQ2B12 |
CQ2B12-5D, CQ2B12-10D, CQ2B12-15D, CQ2B12-20D, CQ2B12-25D, CQ2B12-30D CQ2B12-60D |
|
Sê -ri CQ2B16 |
CQ2B16-5D, CQ2B16-10D, CQ2B16-15D, CQ2B16-20D, CQ2B16-25D, CQ2B16-30D, CQ2B16-35D, CQ2B16-40D CQ2B16-60D |
|
Sê -ri CQ2B20 |
CQ2B20-5D, CQ2B20-10D, CQ2B20-15D, CQ2B20-20D, CQ2B20-25D, CQ2B20-30D, CQ2B20-35D, CQ2B20-40D |
|
Sê -ri CQ2B25 |
CQ2B25-5D, CQ2B25-10D, CQ2B25-15D, CQ2B25-20D, CQ2B25-25D, CQ2B25-30D CQ2B25-60D |
|
Sê -ri CQ2B32 |
CQ2B32-5D, CQ2B32-10D, CQ2B32-15D, CQ2B32-20D, CQ2B32-25D, CQ2B32-30D, CQ2B32-35D, CQ2B32-40D CQ2B32-60D, CQ2B32-65D, CQ2B32-70D, CQ2B32-75D, CQ2B32-80D |
|
Sê -ri CQ2B40 |
CQ2B40-5D, CQ2B40-10D, CQ2B40-15D, CQ2B40-20D, CQ2B40-25D, CQ2B40-30D, CQ2B40-35D, CQ2B40-40D CQ2B40-60D, CQ2B40-65D, CQ2B40-70D, CQ2B40-75D, CQ2B40-80D |
|
Sê -ri CQ2B50 |
CQ2B50-5D, CQ2B50-10D, CQ2B50-15D, CQ2B50-20D, CQ2B50-25D, CQ2B50-30D, CQ2B50-35D, CQ2B50-40D CQ2B50-65D, CQ2B50-70D, CQ2B50-75D, CQ2B50-80D |
|
Sê -ri CQ2B63 |
CQ2B63-5D, CQ2B63-10D, CQ2B63-15D, CQ2B63-20D, CQ2B63-25D, CQ2B63-30D, CQ2B63-35D, CQ2B63-40D CQ2B63-60D, CQ2B63-65D, CQ2B63-70D, CQ2B63-75D, CQ2B63-80D |
|
Sê -ri CQ2B80 |
CQ2B80-5D, CQ2B80-10D, CQ2B80-15D, CQ2B80-20D, CQ2B80-25D, CQ2B80-30D, CQ2B80-35D, CQ2B80-40D CQ2B80-60D, CQ2B80-65D, CQ2B80-70D, CQ2B80-75D, CQ2B80-80D |
|
Mô hình loạt |
Mô hình có sẵn |
|
Sê -ri CDQ2B12 |
Cdq2b12-5d, cdq2b12-10d, cdq2b12-15d, cdq2b12-20d, cdq2b12-25d, cdq2b12-30d, cdq2b12-35d, cdq2b12-40d CDQ2B12-60D |
|
Sê -ri CDQ2B16 |
CDQ2B16-5D, CDQ2B16-10D, CDQ2B16-15D, CDQ2B16-20D, CDQ2B16-25D, CDQ2B16-30D, CDQ2B16-35D, CDQ2B16-40D CDQ2B16-60D |
|
Sê -ri CDQ2B20 |
CDQ2B20-5D, CDQ2B20-10D, CDQ2B20-15D, CDQ2B20-20D, CDQ2B20-25D, CDQ2B20-30D, CDQ2B20-35D, CDQ2B20-40D, Cdq2b20-45d |
|
Sê -ri CDQ2B25 |

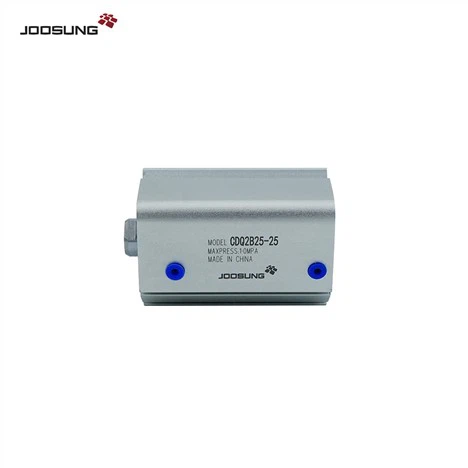

Cdq2b25-5d, cdq2b25-10d, cdq2b25-15d, cdq2b25-20d, cdq2b25-25d, cdq2b25-30d CDQ2B25-60D |
|
Sê -ri CDQ2B32 |
Cdq2b32-5d, cdq2b32-10d, cdq2b32-15d, cdq2b32-20d, cdq2b32-25d, cdq2b32-30d, cdq2b32-35d, cdq2b32-40d CDQ2B32-60D, CDQ2B32-65D, CDQ2B32-70D, CDQ2B32-75D, CDQ2B32-80D |
|
Sê -ri CDQ2B40 |

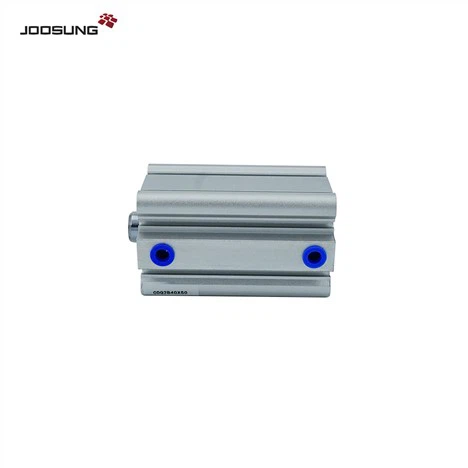

Cdq2b40-5d, cdq2b40-10d, cdq2b40-15d, cdq2b40-20d, cdq2b40-25d, cdq2b40-30d, cdq2b40-35d, cdq2b40-40d CDQ2B40-60D, CDQ2B40-65D, CDQ2B40-70D, CDQ2B40-75D, CDQ2B40-80D |
|
Sê -ri CDQ2B50 |
CDQ2B50-5D, CDQ2B50-10D, CDQ2B50-15D, CDQ2B50-20D, CDQ2B50-25D, CDQ2B50-30D, CDQ2B50-35D, CDQ2B50-40D, CDQ2B50-45 CDQ2B50-65D, CDQ2B50-70D, CDQ2B50-75D, CDQ2B50-80D |
|
Sê -ri CDQ2B63 |
Cdq2b63-5d, cdq2b63-10d, cdq2b63-15d, cdq2b63-20d, cdq2b63-25d, cdq2b63-30d, cdq2b63-35d, cdq2b63-40d, cdq2b63-45d CDQ2B63-60D, CDQ2B63-65D, CDQ2B63-70D, CDQ2B63-75D, CDQ2B63-80D |
|
Sê -ri CDQ2B80 |
Cdq2b80-5d, cdq2b80-10d, cdq2b80-15d, cdq2b80-20d, cdq2b80-25d, cdq2b80-30d, cdq2b80-35d, cdq2b80-40d CDQ2B80-60D, CDQ2B80-65D, CDQ2B80-70D, CDQ2B80-75D, CDQ2B80-80D |
