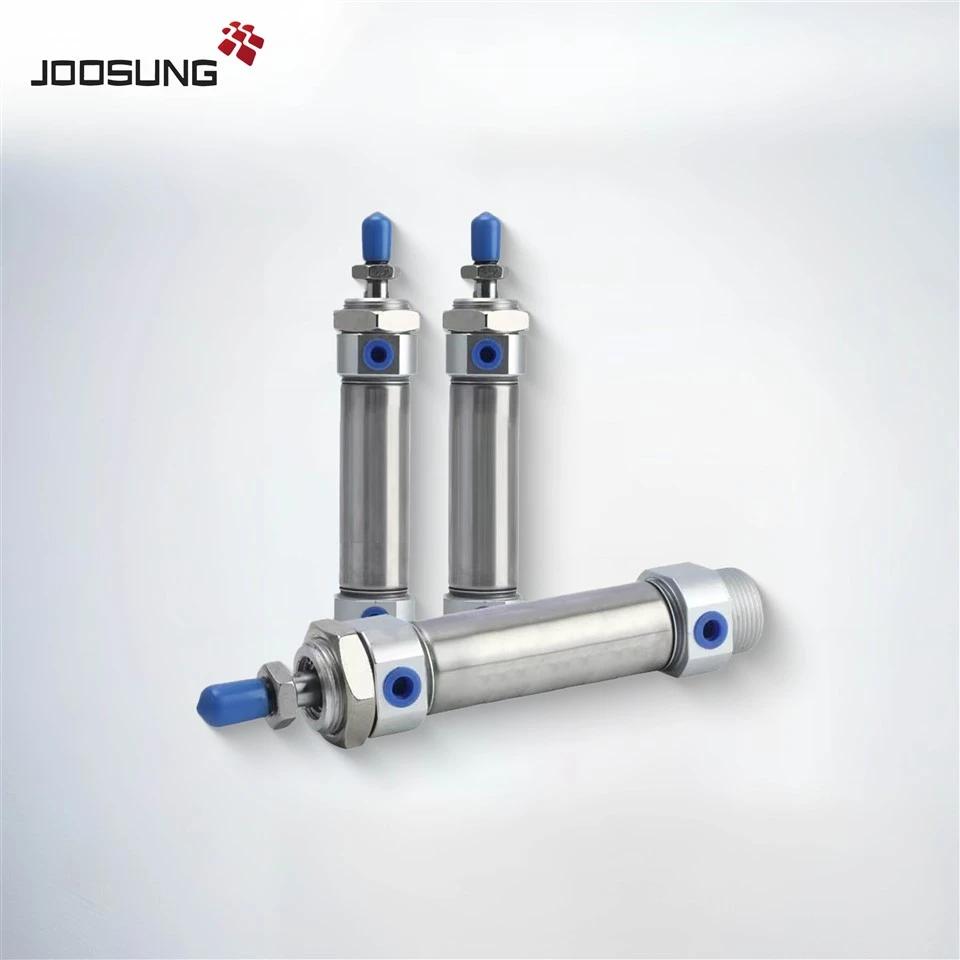

CácCM2 Series Mini -Vi nénlà athân tròn, bộ truyền động nhẹđược thiết kế để đáp ứngISO 6432tiêu chuẩn. Có tính năng athùng xy lanh bằng thép không gỉ, Mũ nhôm kết thúc, và aThanh piston hướng dẫn chính xác, Series CM2 cung cấp chuyển động tuyến tính đáng tin cậy trongkhông gian nhỏ gọn.
Có sẵn vớiKích thước lỗ từ 20 mm đến 40mmvà đột quỵ lên tới 500mm, nó cung cấpKháng ăn mòn tuyệt vời, Cài đặt cảm biến dễ dàng, VàÁp lực ly khai thấp, làm cho nó lý tưởng choỨng dụng tự động hóa không gian.
|
Cách đặt xi lanh khí nén CM2 Series |
||||||||
|
C |
D |
M2 |
B |
40 |
TF |
-40 |
A |
F |
|
Nill: Không có |
B: BASIC (BOSSED SOUSE) |
Kích thước lỗ |
Loại chủ đề cổng |
Xi lanh đột quỵ |
Cái đệm |
Thanh kết thúc |
||
|
D: nam châm tích hợp |
L: Chân trục |
20 mm |
Nill: RC |
Nill: Cản xuất cao su |
Nill: Kết thúc thanh nam |
|||
|
F: Mặt bích của thanh |
25 mm |
TN: NPT |
||||||
|
G: Mặt bích đầu |
32mm |
TF: g |
A: Đệm không khí |
F: Kết thúc thanh cái |
||||
|
C: Clevis đơn |
40mm |
|||||||
Tìm kiếm adung dịch khí nén nhỏ gọn, chống ăn mòn?
Của chúng tôiCM2 Series Thép không gỉ xi lanh nhỏđược thiết kế để kiểm soát chính xác, cuộc sống lâu dài và tích hợp liền mạch vào các thiết lập tự động hóa giới hạn không gian.
Tương thích toàn cầu ISO 6432
Nhẹ và cảm biến sẵn sàng
Liên hệ với chúng tôi ngay bây giờ choBản vẽ, tùy chọn đột quỵ tùy chỉnh hoặc trích dẫn số lượng lớn.
Tùy chọn cảm biến và đệm từ tính
Liên hệ với chúng tôi ngay bây giờ để vẽ, mẫu miễn phí hoặc báo giá số lượng lớn.
|
Thông số kỹ thuật |
||||||
|
Kích thước lỗ khoan (mm) |
20 |
25 |
32 |
40 |
||
|
Kiểu |
Khí nén |
|||||
|
Hoạt động |
Hành động kép, thanh đơn |
|||||
|
Dịch |
Không khí |
|||||
|
Áp lực bằng chứng |
1,5 MPa |
|||||
|
Áp suất hoạt động tối đa |
1.0 MPa |
|||||
|
Áp lực hoạt động tối thiểu |
0,05 MPa |
|||||
|
Nhiệt độ xung quanh và chất lỏng |
Không có công tắc tự động: -10 độ đến 70 độ, |
|||||
|
Bôi trơn |
Không bắt buộc (không phải là-Lube) |
|||||
|
Dung sai chiều dài đột quỵ |
1mm |
|||||
|
Tốc độ piston |
Cao su bội: 50 đến 750 mm/s, đệm không khí: 50 đến 1000 mm/s |
|||||
|
Cái đệm |
Cản xuất cao su, đệm không khí |
|||||
|
Cho phép |
Cao su |
Chủ đề nam |
0.27 J |
0.4J |
0.65J |
1.2J |
|
Chủ đề nữ |
0.11J |
0.18J |
0.29J |
0.52J |
||
|
Đệm không khí |
Chủ đề nam |
0.54J |
0.78J |
1.27J |
2.35J |
|
|
Chủ đề nữ |
0.11J |
0.18J |
0.29J |
0.52 J |
||
|
Mô hình loạt |
Mô hình có sẵn |
|
Sê -ri CM2B20 |
CM2B20-25, CM2B20-50, CM2B20-75, CM2B20-80, CM2B20-100, CM2B20-125, CM2B20-150, CM2B20-160 CM2B20-175, CM2B20 |
|
Sê -ri CM2B25 |
CM2B25-25, CM2B25-50, CM2B25-75, CM2B25-80, CM2B25-100, CM2B25-125, CM2B25-150, CM2B25-160, c M2B25-175, CM2B25-200, CM2B25-250, CM2B25-300, CM2B25-350, CM2B25-400, CM2B25-450, CM2B25-500 |
|
Sê -ri CM2B32 |
CM2B32-25, CM2B32-50, CM2B32-75, CM2B32-80, CM2B32-100, CM2B32-125, CM2B32-150, CM2B32-160, c M2B32-175, CM2B32-200, CM2B32-250, CM2B32-300, CM2B32-350, CM2B32-400, CM2B32-450, CM2B32-500 |
|
Sê -ri CM2B40 |
CM2B40-25, CM2B40-50, CM2B40-75, CM2B40-80, CM2B40-100, CM2B40-125, CM2B40-150, CM2B40-160, c M2B40-175, CM2B40-200, CM2B40-250, CM2B40-300, CM2B40-350, CM2B40-400, CM2B40-450, CM2B40-500 |
Chú phổ biến: CM2 Series Thép không gỉ xi lanh khí nén mini, Trung Quốc, nhà cung cấp, nhà sản xuất, nhà máy, tùy chỉnh, bán buôn
