Đảo ngược là gìvan điện từ?
Van điện từ đảo chiều hay còn gọi là van điện từ sử dụng lực hút của nam châm điện để điều khiển chuyển động của lõi van nhằm thực hiện đảo chiều. Van điện từ bao gồm hai phần: van ống và nam châm điện.
Theo các nguồn năng lượng khác nhau, nam châm điện có thể được chia thành hai loại: nam châm điện AC và nam châm điện DC.
Tùy theo phần ứng của nam châm điện có được ngâm trong dầu hay không, nam châm điện có thể được chia thành loại-khô và loại-ướt.
Ưu điểm, nhược điểm và ứng dụng của van điện từ điều khiển hướng
Nó hoạt động nhanh chóng, thuận tiện khi vận hành và dễ dàng đạt được điều khiển tự động. Do giới hạn kích thước của nam châm điện nên lực điện từ bị hạn chế và chỉ có thể sử dụng trong các hệ thống có tốc độ dòng chảy nhỏ.
Nguyên lý hoạt động của van điện từ đảo chiều
Có một lõi van di động bên trong van. Ở mỗi bên của van có một nam châm điện. Khi một bên được cấp nguồn, lõi van sẽ di chuyển sang bên đó dưới tác dụng của nam châm điện, còn bên kia được kết nối. Khi mất điện lõi van sẽ quay về giữa bằng lò xo. Việc có lối đi ở giữa hay không phụ thuộc vào chức năng trung lập của nó. Loại O-không được kết nối, loại H{6}}được kết nối, v.v.
Van điện từ đảo chiều sử dụng nam châm điện AC hoặc DC ướt. Van điện từ điều khiển các vị trí làm việc khác nhau của lõi van thông qua nam châm điện. Khi nam châm điện bị ngắt điện, lõi van được giữ ở vị trí giữa hoặc cuối nhờ áp suất lò xo (trừ van xung). Khi nam châm điện được cấp điện, lõi van được đẩy đến vị trí làm việc. Sau khi cắt điện, nó sẽ trở về trạng thái ban đầu. Lúc này, việc nhấn nút kiểm tra lỗi bằng tay có thể khiến lõi van dịch chuyển.
Khi nam châm điện ướt được kết nối bên trong với buồng dầu hồi lưu, phần ứng sẽ di chuyển trong dầu, điều này có thể làm giảm mài mòn, đệm và cải thiện hiệu suất tản nhiệt, từ đó kéo dài tuổi thọ sử dụng. Nam châm điện AC có đặc điểm là thời gian tác dụng ngắn, mạch điều khiển điện đơn giản và không cần bảo vệ tiếp điểm đặc biệt. Nam châm điện Dc có đặc tính chuyển mạch mềm, tần số hoạt động cao, không nhạy cảm với quá tải hoặc điện áp thấp và hoạt động đáng tin cậy.

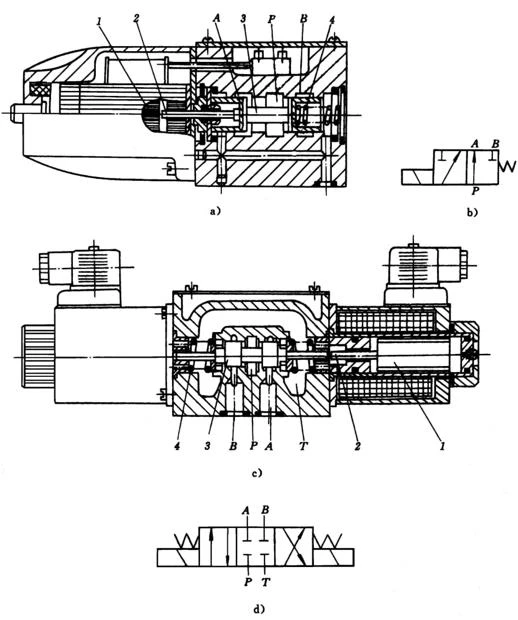

Van điều khiển hướng điện từ hai chiều-ba{1}}vị trí
Khi mất điện: P→A và B không được kết nối.
Khi bật nguồn: P→B, A không được kết nối.
2) Van điều khiển hướng điện từ ba-vị trí bốn{2}}chiều
Khi tất cả nam châm điện- đều bị ngắt điện: P, A, B và T đều bị ngắt kết nối.
Khi nam châm điện ở đầu bên trái được cấp điện: P→A, B→T.
Khi nam châm điện ở đầu bên phải được cấp điện: P→B, A→T.
Cấu tạo của van điện từ đảo chiều
Trên đây là Nguyên lý làm việc và cấu tạo nội dung của Van điện từ đảo chiều. Để biết thêm thông tin, vui lòng truy cập
