Phân tích toàn diện về mười loạiXi lanh: Tính năng, ứng dụng và điểm cài đặt
01 Chức năng cốt lõi của xi lanh
Xy lanh, với tư cách là thành phần năng lượng quan trọng trong thiết bị cơ khí, chịu trách nhiệm chính trong việc chuyển đổi năng lượng áp suất của khí nén thành năng lượng cơ học, từ đó điều khiển các cơ chế khác nhau để đạt được chuyển động tuyến tính qua lại, chuyển động xoay và chuyển động quay cần thiết.
02 Phân Tích Chi Tiết Các Loại Xi Lanh Thông Dụng
△ hình trụ hình bút-
Xi lanh hình bút-, còn được gọi là xi lanh mini hoặc xi lanh siêu nhỏ, thường được làm bằng thép không gỉ hoặc hợp kim nhôm. Loại xi lanh này nổi tiếng với giá cả phải chăng, cấu trúc nhỏ gọn và vẻ ngoài tinh tế. Hơn nữa, thiết kế ren phía trước và phía sau giúp quá trình lắp đặt thuận tiện hơn và tiết kiệm không gian hiệu quả. Ngoài ra, hiệu suất vượt trội của nó khi sử dụng tần số-cao đã cho phép nó được ứng dụng rộng rãi trong nhiều lĩnh vực như điện tử, chăm sóc y tế và máy đóng gói.
Khi sử dụng hình trụ{0}}hình bút, cần lưu ý những điểm sau:
Khi lắp đặt công tắc từ, cần cung cấp các khung lắp đặt tương ứng. Các phương pháp lắp đặt có thể được chia thành loại đai thép và loại đường ray.
Khi kết nối thanh piston xi lanh với các bộ phận chuyển động, nên sử dụng khớp nổi để đảm bảo các bộ phận chuyển động chuyển động trơn tru và ổn định và tránh xảy ra hiện tượng kẹt.

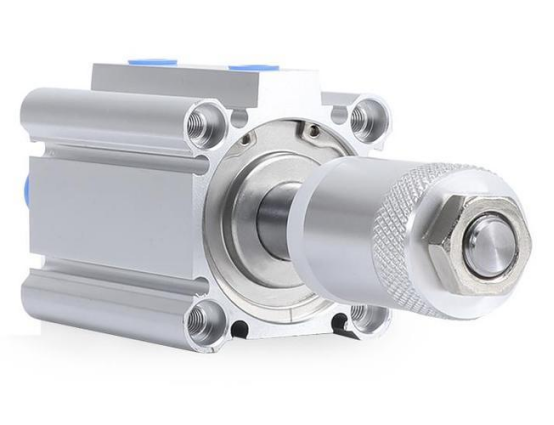

△ Xi lanh mỏng
Các tính năng của xi lanh mỏng bao gồm cấu trúc nhỏ gọn, trọng lượng nhẹ và chiếm không gian nhỏ, cho phép chúng thể hiện khả năng ứng dụng vượt trội trong các ứng dụng khác nhau. Thân trụ được thiết kế dạng hình vuông. Cấu trúc độc đáo này cho phép xi lanh được lắp đặt trực tiếp trên nhiều đồ đạc và thiết bị đặc biệt khác nhau mà không cần thêm phụ kiện, đơn giản hóa quá trình lắp đặt. Ngoài ra, các thanh kết nối đầu ra của xi lanh được chia thành loại ren trong và ren ngoài. Tính linh hoạt trong thiết kế này cho phép xi lanh thích ứng với các yêu cầu lắp đặt và vận hành khác nhau.
△ Loại xi lanh cài đặt-miễn phí
Loại trụ cài đặt miễn phí-có hành trình ngắn. Thân trụ của nó được thiết kế theo hình chữ nhật, thuận tiện cho việc lắp đặt và sử dụng trong không gian hạn chế. Thanh kết nối đầu ra của xi lanh này cũng được chia thành loại ren trong và ren ngoài. Thiết kế này tăng cường hơn nữa tính linh hoạt của việc cài đặt và vận hành. Loại xi lanh lắp đặt miễn phí có thể được cố định từ bốn hướng của thân máy và cung cấp nhiều phương pháp lắp đặt để đáp ứng các yêu cầu ứng dụng khác nhau.
△ Trụ-trục kép
Trụ-trục kép được kết nối khéo léo song song với hai trụ-thanh mỏng đơn. Các tính năng của nó bao gồm: áp dụng phương pháp lắp đặt và cố định thân máy nhúng, giúp tiết kiệm đáng kể không gian lắp đặt. Nó cũng có các đặc tính dẫn hướng,{4}}uốn cong và chống{5}}xoắn nhất định, đồng thời có thể chịu được một số tải trọng ngang nhất định, đảm bảo sự ổn định và an toàn khi sử dụng.
△ Xi lanh thanh dẫn hướng
Có hai loại xi lanh thanh dẫn hướng chính: loại ổ trục tuyến tính và loại ống bọc đồng. Xi lanh thanh dẫn hướng loại ổ trục tuyến tính đặc biệt thích hợp cho các hoạt động nâng và có thể áp dụng cho môi trường chuyển động có ma sát thấp. Loại ống bọc đồng phù hợp hơn để chịu được tải trọng hướng tâm và có thể áp dụng cho các ứng dụng có-tải cao. Loại xi lanh này có kết cấu nhỏ gọn. Nó không chỉ tiết kiệm không gian lắp đặt một cách hiệu quả mà còn đi kèm với chức năng dẫn hướng, có khả năng chịu được một số tải trọng ngang nhất định. Ngoài ra, nó còn cung cấp nhiều phương pháp lắp đặt, khiến nó rất phù hợp cho nhiều tình huống khác nhau như chặn, nạp, đẩy, dập và kẹp.
△ Trụ bàn trượt
Xy lanh trượt được dẫn hướng bằng ray dẫn hướng bi chéo, đảm bảo chuyển động trơn tru với độ ma sát thấp và không bị lỏng. Các tính năng của nó bao gồm cấu trúc nhỏ gọn và cài đặt tiết kiệm không gian-. Nó có độ chính xác dẫn hướng cao, khả năng chống mô-men xoắn và khả năng chịu tải-mạnh mẽ.
△ Xi lanh không cần trục
Xi lanh không cần trục loại bỏ thanh piston cứng của xi lanh truyền thống và đạt được chuyển động tịnh tiến thông qua tác động trực tiếp hoặc gián tiếp của piston. Loại xi lanh này được chia thành hai loại: khớp nối cơ học và khớp nối từ. Ưu điểm đáng kể của nó nằm ở chỗ tiết kiệm đáng kể không gian lắp đặt, khiến nó đặc biệt thích hợp cho các ứng dụng có đường kính xi lanh nhỏ và hành trình dài. Tuy nhiên, trong quá trình sử dụng cần chú ý đảm bảo độ chính xác dẫn hướng để đảm bảo tính ổn định và an toàn.
Trong quá trình sử dụng, cần đảm bảo rằng xi lanh không cần trục được lắp dựa trên ghế trước và ghế sau cố định ở cả hai đầu, còn thanh trượt ở giữa không được cố định.
Để tránh xi lanh chịu tác dụng trực tiếp của ngoại lực và làm cho ống xi lanh bị cong, nên sử dụng phương pháp nối nổi để nối.
△ Bộ kẹp khí và các bộ phận khác
△ Đặc điểm của kẹp khí nén
Bộ kẹp khí nén, là thành phần cốt lõi của bộ điều khiển khí nén hiện đại, có nhiều chức năng kẹp khác nhau. Bộ kẹp khí nén cung cấp lực nắm ổn định và có độ chính xác lặp lại cao.
△ Xi lanh xoay
Xi lanh xoay, đặc biệt là loại thanh răng và bánh răng được sử dụng rộng rãi trong các công việc như quay, lật và phân loại đồ vật.
Xoay xi lanh áp suất đi xuống
Xy lanh áp suất quay hướng xuống chủ yếu được sử dụng để đạt được chức năng ép quay. Hướng quay của nó có thể lựa chọn và nó đặc biệt thích hợp để thực hiện các thao tác ép quay trong các cấu trúc không gian nhỏ gọn.
